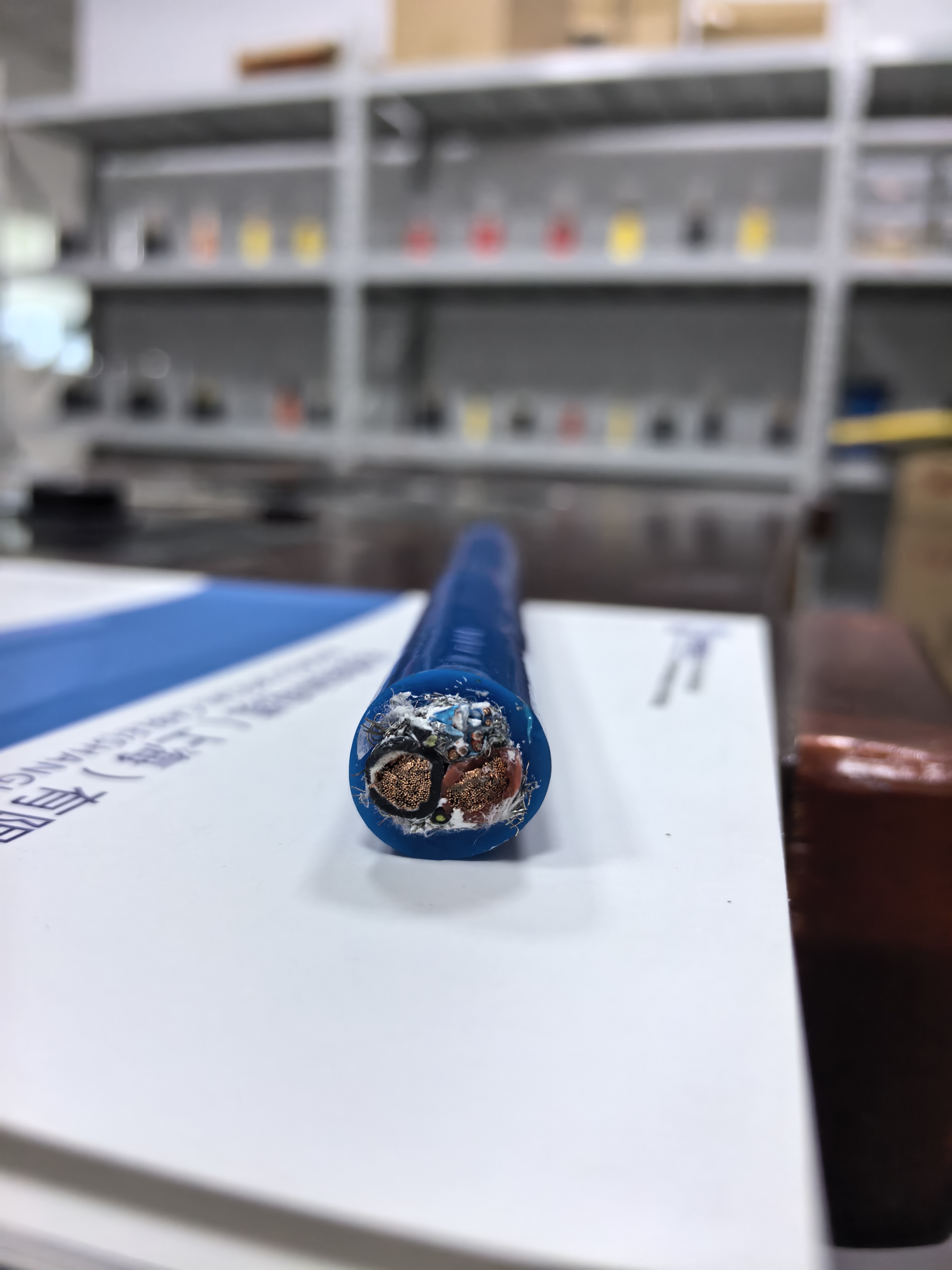

海洋探測無人潛航器電纜
海洋探測無人潛航器電纜
本實用新型提出了一種對稱式橫向水密拖曳電纜,其包括電纜本體,該電纜本體包括外設絕緣體的鍍銀銅導體,外置絕緣體的鍍銀銅導體所構成的單線相互對絞構成對絞線組,對絞線組外部設置有繞包帶,電纜本體內的對絞線組采用M圈環形陣列方式構成電纜本體的芯線組,各圈芯線單元共軸布置,芯線組間設置有填充體,電纜本體的芯線組外繞包有隔離層,隔離層外部設置有屏蔽層,屏蔽層外部設置有護套.本實用新型提供的電纜在承受一定工作拉力的條件下,依然確保信號的傳輸要求,同時滿足橫向阻水要求,該電纜具有優異的抗干擾,抗拉力性能.
本實用新型涉及水下的拖曳通信系統.所要解決的技術問題在于提供一種拖曳水密電纜,兼具高強度,高水密,比重小,外徑小,彎曲柔軟性好的特點.本實用新型采用了多股銅線絞合作為各導電芯線;擠塑一層內護套很好的保護對絞信號線的結構穩定性,在電纜的各結構單元中均添入了密封膠以滿足電纜的4.4MPa的縱,橫向水密性能.采用束絞工藝鎧裝增強抗拉層,采用了編織高強度纖維繩的辦法來提高外護套和抗拉增強層之間的黏結力.本實用新型電纜各結構層緊密,電氣性能優異,在1～10MHz的范圍內,衰減性能,特性阻抗,串音等性能均優于四類數據纜的技術要求.電纜在18kN的試驗拉力下反復收放多次后,對絞信號線的電氣性能基本無變化.
